综合管廊沉降及震动监测系统
机械施工、地质灾害是危及综合管廊设施安全运行的重要因素，这些因素引起的震动会经由大地传导至管廊本体，通过对管廊内壁局部三维加速度的测量和分析，即可推知周边是否有机械施工、地质灾害的存在，预判震动源的类型，并测算出机械施工、地质灾害的大致方位，从而为风险的评估和防范提供依据。
另外，电缆接头发生故障的过程同时也是接头内部应力产生、积累、释放的过程，应力的急剧释放又必然导致电缆接头和电缆本体的震动。通过对电缆接头处三维加速度的测量、记录和分析处理，即可实现对接头故障后期的监测和预警，同时也为接头故障机理的研究提供数据支持。

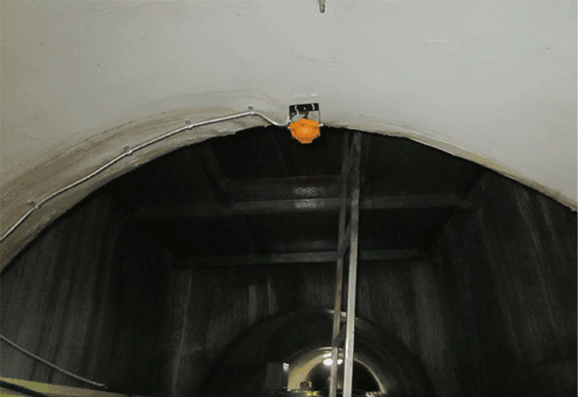

 传感器现场安装图 |
|
 |
 |

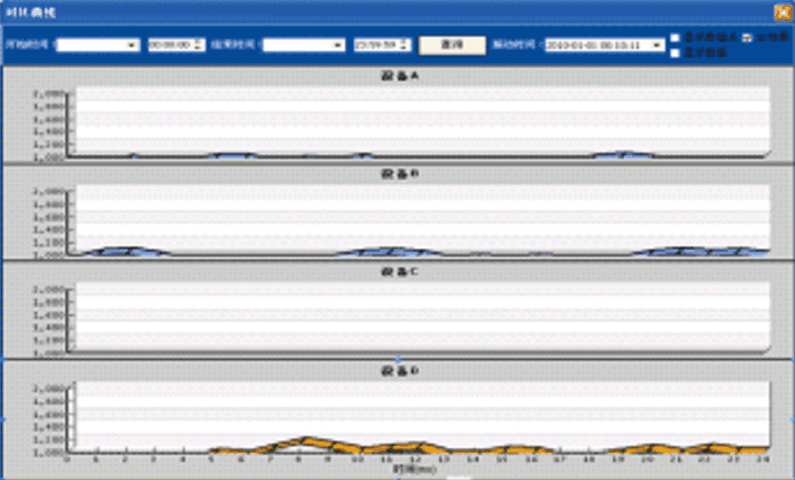

| 三维震动传感器 | 三维加速度界面图 |
系统功能及特点：
通过对静态加速度数据的测量和分析，感知各种原因导致的监测对象的姿态和位移变动。
通过对动态加速度数据的测量和分析，感知由各种原因引起的监测对象的机械振动现象。
综合分析管廊内壁局部的姿态、位移和振动变化的幅值、轴向、频率等多种参数，根据实测数据与不同振动源（机械施工和地质灾害）特征数据的匹配程度，推知周边是否有振动源存在，属于哪一种类型的振动源，并测算出机械施工和地质灾害的大体方位。
综合分析被监测电缆接头的姿态、位移和振动变化的幅值、轴向、频率等多种参数，并与既往经验数据比对，即可实现对接头故障后期的预警。
监测终端采用MEMS(微机电系统)加速度传感器，具备高集成、多轴向、高分辨、数字化、低功耗等特点。
监测终端采集器和传感器均采用阻燃设计，全密封、耐腐蚀、抗冲击、防护等级达到IP68。
