地下高压电缆网运行安全集中监控系统解决方案
方案介绍
地下高压电缆网运行安全集中监控系统是康威通信技术股份有限公司利用现代电子技术、计算机技术和无线通讯技术基于自主研发且拥有自主知识产权的REAL-TIME综合智能数据管理平台为基础和核心而研制，由针对于“架空入地”后采用隧道、管沟及排管方式敷设的缆化高压电缆采用基于远程供电和通讯共缆传输、抗干扰及保护技术的“N合一”有线解决方案：共用同一个管理平台、共用同一台监控主机、共用同一条传输线路；针对直埋和排管方式敷设的高压电缆研发了基于无线传输的灵活解方案：共用一个监控平台、共用同一个“无线传输模块”。
电网运行安全集中监控系统以REAL-TIME综合智能数据管理平台为核心和基础，各应用子系统可同时安装，也可以单独安装。
针对隧道/沟道内高压电缆网的集控系统系统组成：
1、REAL-TIME管理平台
2、变电站二级远程集控平台

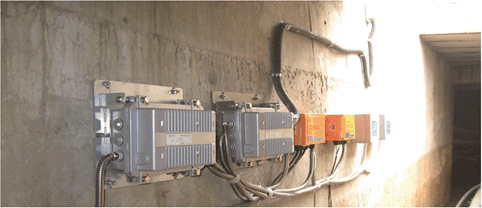

3、电力隧道内在线监测数据采集器、控制器
4、现场传感器、执行设备
系统特点：
1、采用低压远程供电和通讯共缆CT-CPbus传输技术；
2、现场设备低功耗设计，隧道内工作电压低于36V，安全电压等级；
3、供电及传输距离不低于10公里，单对芯线可带载16个终端设备；
4、采用铠装阻燃信号电缆，具有良好的通信可靠性，满足电力隧道沟道内的复杂电磁干扰环境；
5、各应用子系统的现场采集单元及控制终端设备满足IP68防护等级；
针对隧道/沟道内高压电缆网的集控系统目前大部分城市电力排管或直埋高压电缆的监控基本上属于空白，针对电力多状态综合监控系统的无线网络布局，开发短信或者GPRS方式的无线监控系统，充分使无线监控与有线监控相互补充和有机结合，使得城市电力隧道、管道、沟道、直埋高压电缆全部能够实时监控。
